Грувлок муфты – способ разъемного соединения труб

Особенности конструкции

Главным преимуществом использования муфт грувлок является возможность демонтажа и повторного монтажа трубопровода. При этом после повторной сборки полностью сохраняется герметичность системы. В этом главное отличие данного типа соединения от сварки или склеивания. Элемент соединения грувлок подходит для алюминиевых, стальных и медных труб с нарезкой по краю

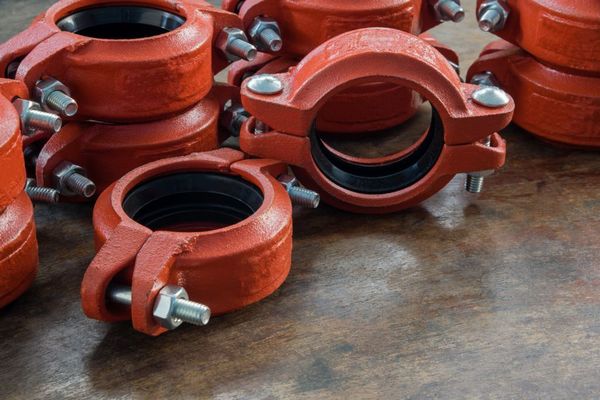

Конструкция фитинга включает два крепежных болта и эластичный резиновый уплотнитель (манжету). Муфта устанавливается одновременно на две трубы, установленные встык и имеющие в области монтажа канавки для фиксации.

Фитинги изготавливают из ковкого чугуна и нержавеющей стали. Соединяющие болты выполнены из углеродистой стали с цинковым напылением. Внутренний уплотнитель изготавливается из прочной термостойкой резины, способной сохранять свои свойства при температурном диапазоне от -340С до 1100С. Для визуального определения мест соединения труб грувлок муфты окрашивают в оранжевый или красный цвет.

Виды фитингов Gruvlok

Муфты грувлок могут выпускаться в двух модификациях:

• гибкие
• жесткие

Гибкие грувлок-соединения, напротив, применяются в условиях перепада температур. За счет сжатия и растяжения резиновых элементов достигается герметичность системы при изменении температуры и вибрации. Такое соединение не обладает достаточной жесткостью в сравнении с предыдущим типом фитингов.

Особенности монтажа фитингов

При установке грувлок-муфт необходимо соблюдать следующий алгоритм действий:

1. Удалить загрязнения на торцах труб в местах фиксации муфты.
2. Нанести силиконовую смазку на внутреннюю поверхность манжеты.
3. Надеть уплотнительную манжету встык с торцом одной из соединяемых труб.
4. Состыковать два торца соединяемых труб.
5. Сместить уплотнительную манжету таким образом, чтобы она в равной степени перекрывала торец первой и второй трубы. Стык труб должен располагаться ровно посередине манжеты.
6. После фиксации муфты в нужном положении наложить на нее две части муфты так, чтобы выступающие края половинок четко вошли в углубления.
7. Затянуть расположенные с двух сторон болты при помощи динамометрического ключа, воздействуя на них с равной силой крутящего момента. В процессе затяжки болтовых соединений манжета подстраивается под муфту, образуя надежное и герметичное соединение.

Подготовка труб под установку грувлок

Для монтажа муфты необходимо предварительно подготовить торцы труб – выполнить нарезку канавок. Под грувлочное соединение подходят трубы водопроводные, газопроводные и электросварные. Нанесение пазов (канавок) выполняют следующими способами:

• Накатка.
• Нарезка.
• Наварка колец.

Накатка

При накатке углубления в трубах продавливаются при помощи специального приспособления – желобонакатчика. На опорный механизм в нем устанавливается стальной ролик, который продавливает канавки при равномерном вращении трубы. Операция накатки может выполняться в механическом или ручном режиме. Ручной способ накатки подходит для труб небольшого диаметра при небольшом объеме работ.

Нарезка

Для нарезки пазов на торцах труб применяют специальное оборудование – фрезерный станок. При соединении труб большого диаметра с толстыми стенками используют метод нарезки, обеспечивающий заданную глубину канавки. Глубина и диаметр паза (канавки) зависит от характеристик используемой муфты.

Наварка колец

При невозможности выполнить нарезку или накатку используют метод наварки колец. Они обеспечивают фиксацию фитинга в заданном положении на торцах труб. Если соединяемые элементы имеют большой диаметр (свыше 35 мм) или толщину стенок (свыше 9,5 мм), наварка – доступный и надежный способ подготовки торцов труб. При этом достигается герметичность и надежность.

Преимущества грувлочных соединений

Разъемные грувлок-муфты обладают рядом преимуществ в сравнении с неразборными способами соединения труб:

1. Быстрый и безопасный монтаж. При установке муфт грувлок не требуется проводить пожароопасные работы, что важно при замене отдельных сегментов газопровода и нефтепровода. Разборная двухсекционная конструкция позволяет устанавливать муфты в труднодоступных местах. Работы проводятся в сжатые сроки.
2. Многократное применение. Разборные фитинги можно устанавливать и демонтировать без потери свойств и целостности. Они просты в обслуживании, монтируются и демонтируются без слесарных работ. Не требуется ежегодное обслуживание и замена. Уплотнение происходит за счет рабочего давления в трубопроводе.
3. Устойчивость к перепаду давления и температуры. За счет резиновой манжеты, способной сжиматься и растягиваться при изменении рабочих параметров среды, сохраняется герметичность всей системы трубопровода, исключается утечка.
4. Защита трубопровода от вибраций. В случае клеевого или сварного соединения обеспечивается жесткая фиксация труб между собой. Под действием рабочей вибрации или в результате сейсмической активности такое соединение разрушается со временем. Грувлок-муфта компенсирует последствия вибрации и сохраняет целостность системы.

К недостаткам можно отнести ограниченное рабочее давление – до 3 Мпа. В остальных случаях грувлочные соединения могут заменить сварной и клеевой способ монтажа труб горячего и холодного водоснабжения, пожаротушения.
